Name: دبوس أسطواني دقيق
Brand: Shenzhen Xintegu Hardware Co.,Ltd.

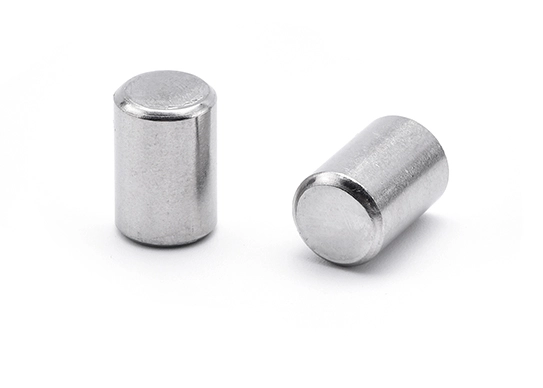

دبوس أسطواني دقيق

الدبوس الأسطواني الدقيق، الذي يُشار إليه عادةً باسم دبوس التوجيه، هو نوع من أدوات التثبيت يُستخدم بشكل أساسي لتحديد موضع المكونات بالنسبة لبعضها البعض والحفاظ على محاذاة دقيقة بينها. هذه الدبابيس أسطوانية الشكل ويتم تشغيلها بدقة لتحقيق تفاوتات ضيقة، مما يجعلها ضرورية في تطبيقات الهندسة عالية الدقة.

معايير ومواصفات دبابيس الأسطوانة الدقيقة

DIN 6325: معيار دولي واسع الانتشار لدبابيس التثبيت الدقيقة، يحدد الأبعاد والتفاوتات المسموح بها وخصائص المواد، بما في ذلك تفاوتات القطر والطول مثل H6 أو H7.

ANSI/ASME B18.8.2: معيار أمريكي يوضح بالتفصيل الأبعاد والتفاوتات المسموح بها لدبابيس التثبيت، مما يضمن التوحيد والتوافق في التطبيقات بأمريكا الشمالية. ويغطي أنواعًا مختلفة من الدبابيس وقياساتها المحددة.

ISO 2338: معيار دولي يحدد الأبعاد والتفاوتات المسموح بها لدبابيس التثبيت، مما يضمن الاتساق العالمي وقابلية التبادل في التطبيقات الدقيقة.

المواد والتشطيبات: تُصنع دبابيس الأسطوانة الدقيقة عادةً من الفولاذ عالي الكربون أو الفولاذ المقاوم للصدأ أو سبائك متينة أخرى. وقد تخضع لمعالجات سطحية مثل الطلاء أو التجليخ لتعزيز خصائص مثل مقاومة التآكل والملس.

فئات التفاوت: تشير فئات التفاوت، مثل H6 وH7، إلى دقة الدبابيس. على سبيل المثال، توفر H7 تفاوتًا أكثر إحكامًا مقارنةً بـ H6، مما يضمن دقة أعلى للتطبيقات الصعبة.

مواصفات دبوس الأسطوانة الدقيق

القطر الإسمي (d)
d^①	m6	القيمة القصوى
		القيمة الدنيا
	h8	القيمة القصوى
		القيمة الدنيا
c	≈
وزن ألف قطعة من الصلب ≈ كجم

القطر الإسمي(d)
d^①	m6	القيمة القصوى
		القيمة الدنيا
	h8	القيمة القصوى
		القيمة الدنيا
c	≈
وزن ألف قطعة من الصلب ≈ كجم
①، التفاوتات الأخرى تخضع لـ اتفاق بين المورد والمشتري.

Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
-	-	-	-	-	-	-	-	-	-

Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
6	8	10	12	16	20	25	30	40	50
5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
-	-	-	-	-	-	-	-	-	-
