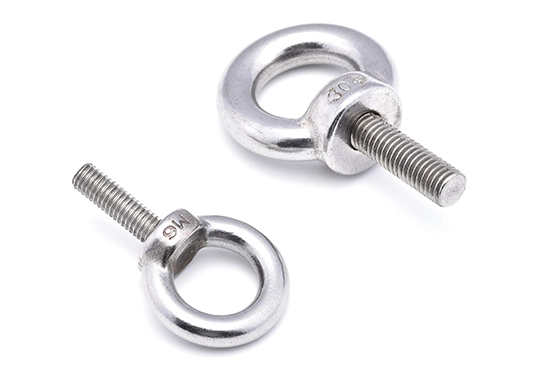

برغي عين 304

برغي العين الحلقي المصنوع من الفولاذ المقاوم للصدأ عالي الجودة 304 هو قطعة أجهزة لا غنى عنها، معروف بمقاومته الفائقة للتآكل ومتانته. يتميز هذا البرغي بحلقة دائرية أو "عين" في أحد طرفيه، وهي مثالية لربط الحبال أو السلاسل أو الكابلات، مما يوفر نقطة آمنة للرفع أو التجهيز أو التثبيت في تطبيقات مختلفة. يضمن تركيبه من الفولاذ المقاوم للصدأ قدرته على تحمل البيئات القاسية، مما يجعله مثالياً للاستخدام في الأماكن الخارجية والبحرية والصناعية حيث يكون التعرض للرطوبة والمواد الكيميائية شائعاً.

احصل على عرض 

التطبيقات الشائعة لمسامير العين

الرفع والتجهيز: تُستخدم مسامير العين بشكل متكرر في عمليات الرفع والتجهيز لتأمين الأحمال. تتيح الحلقة توصيل الخطافات والسلاسل أو الحبال بسهولة، مما يجعلها مثالية لرفع ونقل الأشياء الثقيلة.

التثبيت والربط: تُستخدم لتثبيت وتأمين المعدات، كما هو الحال في بيئات البناء أو البحرية. يمكن لمسامير العين تثبيت الحبال أو الكابلات أو الأشرطة إلى نقطة ثابتة، مما يضمن الاستقرار والسلامة.

أنظمة التعليق: في أنظمة التعليق، تدعم مسامير العين الأشياء المعلقة، مثل تركيبات الإضاءة أو اللافتات أو العناصر الزخرفية. يسمح تصميمها بتركيب قابل للتعديل وآمن.

تطبيقات المركبات والمقطورات: تُستخدم مسامير العين لتأمين البضائع على المركبات أو المقطورات. توفر نقطة ربط موثوقة لتأمين الأشرطة أو أحزمة الربط، مما يمنع الحركة أثناء النقل.

المعدات الصناعية: تُستخدم أيضًا في العديد من التطبيقات الصناعية لتأمين الأجزاء والمكونات أو كنقاط ربط للآلات والأدوات.

مواصفات برغي العين الحلقي 304

حجم السن d
P	خطوة السن
d₁	الحد الأقصى
	الحد الأدنى
D₁	الاسمي
	الحد الأدنى
	الحد الأقصى
d₂	الحد الأقصى
	الحد الأدنى
h₁	الحد الأقصى
	الحد الأدنى
L	الاسمي
	الحد الأدنى
	الحد الأقصى
d₄	راجع
h
r1
r	الحد الأدنى
a₁	الحد الأقصى
d₃	أقصى قيمة = القيمة الاسمية
	الحد الأدنى
a	الحد الأقصى
b
خطأ (الحد الأقصى)
الوميض المتبقي على الحافة الخارجية (القيمة القصوى)
الوميض المتبقي في الثقب الداخلي (القيمة القصوى)
الحمل المحوري المضمون (كيلو نيوتن)
أدنى حمل محوري للكسر (كيلو نيوتن)
وزن الألف قطعة (فولاذ) ≈ كغ

M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72	M80	M100
1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5	5.5	6	6	6	6
9.1	11.1	13.1	15.2	17.4	21.4	25.7	30	34.4	40.7	44.7	51.4	63.8	71.8	79.2
7.6	9.6	11.6	13.6	15.6	19.6	23.5	27.5	31.2	37.1	41.1	46.9	58.8	66.8	73.6
20	24	28	34	40	48	56	67	80	95	112	125	140	160	200
19	23	27	32.9	38.8	46.8	54.6	65.5	78.1	92.9	109.9	122.3	137	157	196.7
20.4	24.4	28.4	34.5	40.6	48.6	56.6	67.7	80.9	96.1	113.1	126.3	141.5	161.5	201.7
21.1	25.1	29.1	35.2	41.4	49.4	57.7	69	82.4	97.7	114.7	128.4	143.8	163.8	204.2
19.6	23.6	27.6	33.6	39.6	47.6	55.5	66.5	79.2	94.1	111.1	123.9	138.8	158.8	198.6
7	9	11	13	15.1	19.1	23.2	27.4	31.7	36.9	39.9	44.1	52.4	57.4	62.4
5.6	7.6	9.6	11.6	13.5	17.5	21.4	25.4	29.2	34.1	37.1	40.9	48.8	53.8	58.8
16	20	22	28	35	40	45	55	65	70	80	90	100	115	140
15.1	18.95	20.95	26.95	33.75	38.75	43.75	53.5	63.5	68.5	78.5	88.25	98.25	113.25	138
16.9	21.05	23.05	29.05	36.25	41.25	46.25	56.5	66.5	71.5	81.5	91.75	101.75	116.75	142
36	44	52	62	72	88	104	123	144	171	196	221	260	296	350
18	22	26	31	36	44	53	63	74	87	100	115	130	150	175
4	4	6	6	8	12	15	18	20	22	25	25	35	35	40
1	1	1	1	1	2	2	3	3	3	4	4	4	4	5
3.75	4.5	5.25	6	7.5	9	10.5	12	13.5	15	16.5	18	18	18	18
6	7.7	9.4	13	16.4	19.6	25	30.8	35.6	41	48.3	55.7	63.7	71.7	91.7
5.82	7.48	9.18	12.73	16.13	19.27	24.67	29.91	35.21	40.61	47.91	55.24	63.24	71.24	91.16
2.5	3	3.5	4	5	6	7	8	9	10	11	12	12	12	12
10	12	14	16	19	24	28	32	38	46	50	58	72	80	88
0.4	0.4	0.4	0.4	0.5	0.5	0.6	0.8	1	1.2	1.2	1.4	1.6	1.6	1.6
0.5	0.5	0.5	0.5	0.6	0.6	0.7	0.8	1	1.2	1.2	1.4	1.7	1.7	1.7
0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
3.2	5	8	12.5	20	32	50	80	125	160	200	320	400	500	800
6.3	10	16	25	40	63	100	160	250	320	400	630	800	1000	1600
40.51	77.91	131.7	233.7	385.2	705.3	1205	1998	3070	4947	7155	10382	17758	25892	40273
①, Type A: قطر الجزء غير الملولب من القضيب يساوي تقريبًا قطر خطوة اللولب أو القطر الرئيسي للولب
